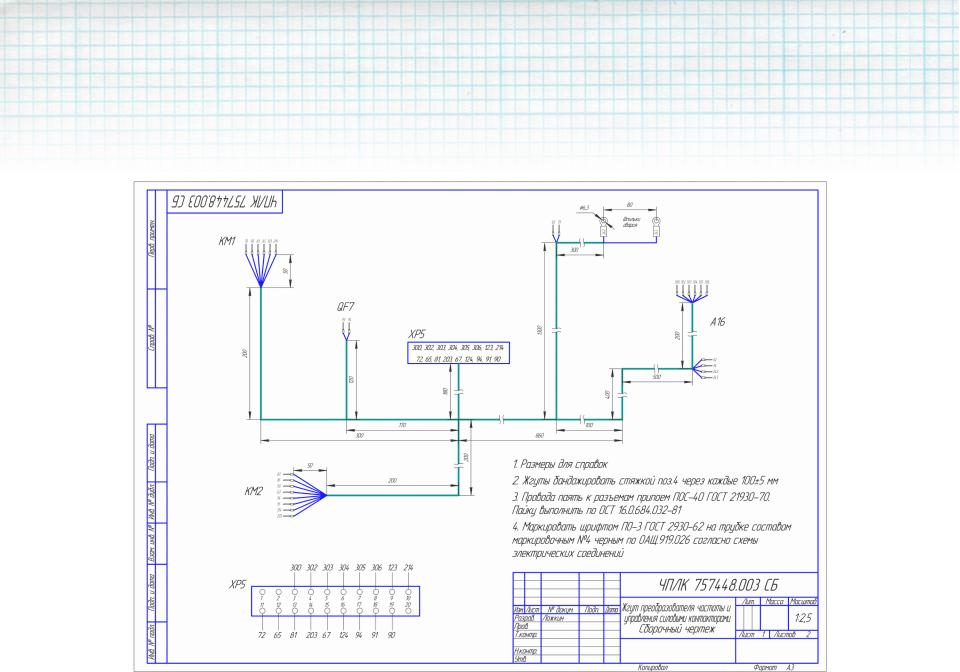

Сборочный чертеж жгута со схемой соединений
ГОСТ 2.414-75 ЕСКД. Правила выполнения чертежей жгутов, кабелей и проводов (с Изменением N 1)
Докипедия просит пользователей использовать в своей электронной переписке скопированные части текстов нормативных документов. Автоматически генерируемые обратные ссылки на источник информации, доставят удовольствие вашим адресатам. Перейти к основному содержанию. Действующий ГОСТ 2. Правила выполнения чертежей жгутов, кабелей и
Жгутом называется изделие, состоящее из двух и более изолированных проводников проводов, кабелей , скрепляемых в пучок сплетением, связыванием или каким-либо другим способом, и других составных частей соединительных устройств, наконечников и т. Кабель представляет собой изделие, состоящее из одного кабеля или провода и каких-либо других составных частей соединительных устройств. Таким образом, чертеж жгута и кабеля следует рассматривать как сборочный чертеж и выполнять его по правилам, изложенным выше, учитывая особенности, приведенные в ГОСТ 2. Чертеж жгута кабеля должен содержать изображение изделия, дающее представление о расположении и связи его составных частей проводов, разъемов, наконечников, бирок и т.
Жгутом называется изделие, состоящее из двух и более изолированных проводников проводов, кабелей , скрепляемых в пучок сплетением, связыванием или каким-либо другим способом, и других составных частей соединительных устройств, наконечников и т. Кабель представляет собой изделие, состоящее из одного кабеля или провода и каких-либо других составных частей соединительных устройств. Таким образом, чертеж жгута и кабеля следует рассматривать как сборочный чертеж и выполнять его по правилам, изложенным выше, учитывая особенности, приведенные в ГОСТ 2. Основным конструкторским документом чертежа жгута является спецификация, выполняемая на отдельных листах формата А4, по правилам, установленным ГОСТ 2. Направление ответвлений, расположение жгута и его элементов на поле чертежа относительно основной надписи должны соответствовать фактическому их положению в готовом жгуте. При выполнении чертежа жгута изображают:.
